一、概 述

无线高压核相仪，应用于电力线路、变电所的相位校验和相序校验，具有核相、测相序、验电等功能具备很强的抗干扰性，符合（ EMC ）标准要求，适应各种电磁场干扰场合。将被测高电压相位信号由采集器取出，经过处理后直接发射出去。由核相仪接收并进行相位比较，对核相后的结果定性。因本产品是无线传输，真正达到安全可靠、快速准确，适应各种核相场合。

二、安全事项

1、现场测试时，操作人员应按电力部门高压测试安全距离标准进行操作。

    2、所测试绝缘杆电压等级为 ≤ 220KV 。

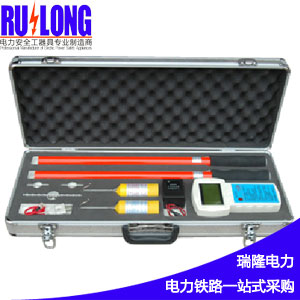

三、设备清单

     ①铝合金包装箱一个

     ②主机一台

     ③校验插头线

     ④电源充电器一只

     ⑤绝缘杆两根

⑥X，Y采集器各一只

⑦1.5V电池10节

⑧说明书一本

⑨保修卡一份

⑩合格证一份

四、技术特性

1、屏幕显示内容：无线高压核相仪，不同相、同相、频率、X、Y、  、    、    。

2、电源：主机采用可充电电源，X 和 Y 采集器 5 节 AG13 电池。

3、自动关机：开机后8分钟左右主机自动关机

4、接触被测强电场时，仪器会自动报警。

五、技术指标

    ①准确度：同相误差≤15°，不同相误差≤15°

    ②采样速率 3 次 / 秒

    ③X和Y采集器电源电压为7.5V ±1.5V

    ④X和Y采集器工作电流≤4mA

    ⑤主机和 X、Y采集器的视距传输距离为X、Y≥150m

    ⑥工作环境：-35°┉ +50° 湿度：≤95%RH

    ⑦储存环境：-40°┉ +55° 湿度：≤95%RH

    ⑧本产品主机所测电压等级为 0.38KV┉110KV通用；220KV绝缘杆需要定做，

    220KV-500KV以上电压等级需定做！
