一、产品概述：

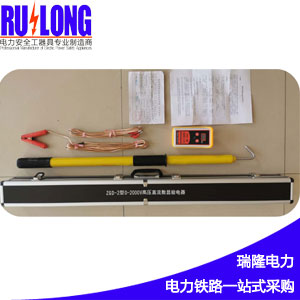

 保定瑞隆ZGD系列数显直流验电器是用于测量轨交系统直流电压的安全检测工具，集数字电压表和声光验电器于一体，属于电阻性接触时验电器，分体结构，由验电指示器、限流杆、负极接地线、绝缘操作杆四部分构成。指示器采用单芯片ASIC厚模技术，匀电布线。操作杆采用高品质环氧树脂和高品质玻璃纤维。主要功能：被测设备电压显示，电池电压显示，声光报警指示。能够识别正负电，全回路自检，反应速度快，声光传输距离远，检测精度高，超强抗干扰。启动电压离散性小，超强绝缘，机械强度好。

二、 技术指标：

（1）研发、制造、检验参考标准：GB/T1402-2010轨道交通 牵引供电系统电压：DL/T 740-2014电容型验电器：GB26859-2011电力安全工作规程。

（2）使用环境：表1

环境温度	相对湿度	使用场合
-25℃~+65℃	20%~96%	户内和户外无雨雪天气

（4）限流杆、操作杆电气参数：表2（说明：耐压试验以无击穿、无闪络、无发热为合格）

电压等级	限流杆耐压	操作杆耐压	耐压时间
2000V	5kV(DC)	10kV（AC）	5分钟

三、使用与操作：

（1）操作人员必须依据《电力安全工作规程》进行作业。

（2）使用前，应根据被验电气设备的额定电压，选用合适型号的验电器，并检查其外观良好。

（3）指示器的正极端连接到电阻杆的尾端，指示器的负极端上负极接地线。

（4）自检测试：按下开关键（Power）数显框应显示“0.00”然后再按下自检（Test）按钮，声光报警正常，数显液晶框会显示一个数值，比如“0.85”表示电池的电压为8.5V（显示电压小于5V时表示电池电量不足，需要更换新电池再使用。）此时负极接地夹接触顶部输电触针，（负极）反向指示灯蓝光会亮起，移开负极接地夹蓝灯熄灭，此为良品。

（5）在进行验电操作前，可使用配套的相应电压等级的“高压直流信号发生器（回路测试仪）”对该验电器进行完好性的验证合格后，方可进行验电操作，（替代规程种的到有点设备上试验）。

（6）将负极接地夹可靠的夹在负极钢轨或变电所负极母排上，验电器头接触被测试金属进行验电，验电器显示被测点当前电压，当被测电压绝对值达到启动电压时声光报警，蓝光亮起表示被测点为负极。

（7）在有电部位上进行验电测试，再到施工部位进行测试，然后回到有电部位上复测，以确保安全，不得以验电器的自检实验替代本项操作。

四、保养与实验：

（1）为保证人身和设备的安全，验电器必须根据《电力安全工作规程》规定的期限（周期为1年），定期进行预防性实验

（2）预防性实验前，应先进行外观检查，当发现验电指示器的外壳有缺损、绝缘杆有裂纹等明显缺陷时，不宜进行预防性实验，应及时送修或更换。

（3）验电器应做整体启动电压实验，其结果应符合表2的规定。

（4）验电器的绝缘杆应单独进行工频交流耐压实验，实验前应对绝缘杆的表面做清擦处理，然后按预防性实验标准进行耐压试验，以杆体无发热、闪络及击穿现象为合格。

（5）为确保验电操作的安全可靠，保障电网设备及验电操作人员的人身安全，验电器的正常使用寿命自出厂之日起，建议使用寿命为三年，最长不超过五年。

五、质量与服务：

严格执行国家的三包服务，同时也负责保修因使用保管不当或年久自然老化的产品，酌情收取配件成本费，免人工与实验费用。技术支持：电话0312-5756222
