数字显示高压验电器使用说明书

　　一、概述

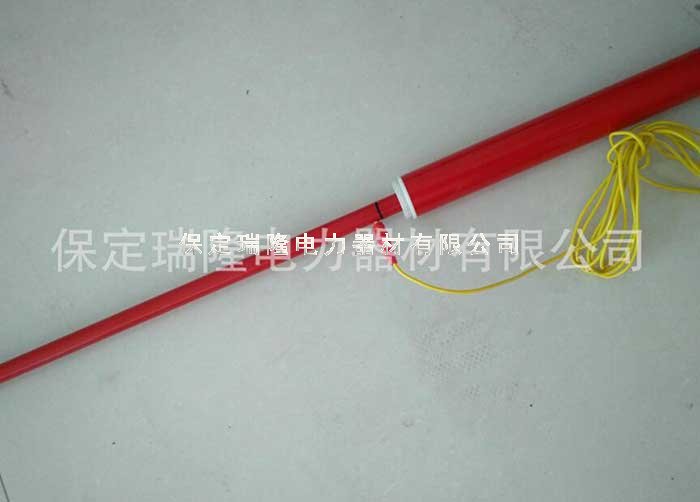

　　数字显示高压验电器，属于高压验电工具，可以检测 2 . 5kV 以上的高压电源是否带电，不同电压等级的验电器配用相应电压等级的绝缘杆，最高可检测 22OkV 的高压电源。本验电器具有体积小、重量轻、无死角、使用简单、携带方便等特点，广泛用于变电站、发电厂、工矿企业以及科研部门、实验空、监测站、电工维修部门进行电压捡测和野外电工作业等．绝缘杆选用三球牌高压防潮绝缘杆，符合 IEC/ IC78 标准，具有防潮、耐高温、抗冲击、抗弯曲、高乐绝缘等特点。

　　二、数字显示高压验电器原理及特点

　　数字显示高压验电器属十高压验电工 J 毛由信号仪配用高压绝缘杆组成，信号仪采用数字显示电路、数据存储电路组成。在验电时电压信号经过绝缘杆内部的衰减高压电阻，变成弱电压信号进入信号仪，由数字显示电路显示高压电源的电压位，数字显示高压电器，属于接触式验电器，白动检测带电体是否带电，当被测电压大于验电器的触发电压时，信号仪将发出滴滴报普声，同时有灯光显示。并且撇示被检测线路的电压位。

　　三、数字显示高压验电器的基本性能

　　l 、使用温度： 0 ℃ 一 40 ℃

　　2 、存储温度：—10 ℃ —50 ℃

　　3 、相对湿度： < 85 %

　　4 ．测幼精度：士 5 %

　　5 、电源： 7 号电池三节

　　6 、静态电流： 5ma

　　7 、工作电流：约40ma

　　8 、输出：数字显示及声光报警

　　9 、尺寸： 65X65X32 （mm）

　　五、数字显示离压验电器的使用说明

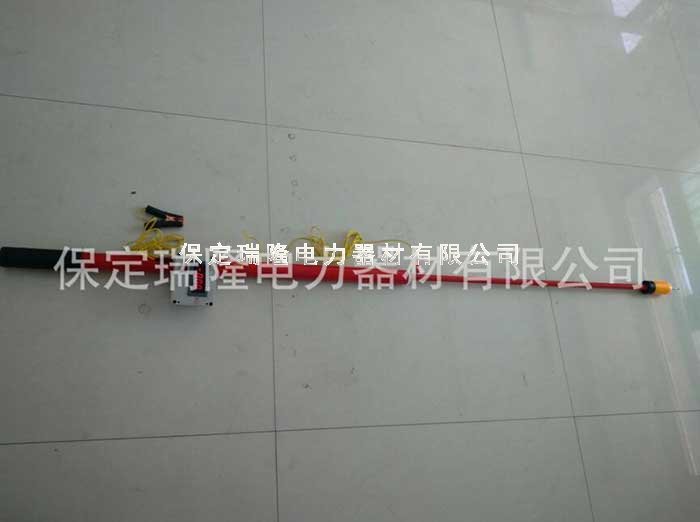

　　数字显示高压验电器使用时将绝缘杆全部拉开，把信号仪插在绝缘杆顶节下部的孔洞内，然后把地线夹牢固的夹在接地线 L ，再按开关键 1 秒后开始显示．松开按键即开机，开机后显示电压等级，比如一 10 或一 110 等，然后显示 0000 等待测量，同时声光报等，表示验电器工作正常，可以使川，如需锁定测量数据，开机后按设定键，此时数码铃闪亮，可以开始测量，把验电器接触到高压电源，如果高压电源电压超过额定电压的 25 ％则蜂鸣器开始报等，指示灯开始闪烁， 10 秒后数据自动锁定。可以撤回高压验电器，查看所测量数值，验电器离开高压电源后停止声光报等，如不需锁定数据，开机后可直接验电测量，不需按设定键，如果想再次测量，短按设定键，则清除数据．显示 0000 ．口 f 重新进行测量，开机运行巧分钟后自动关机．如需提前关机，长按开关键显示棍 1 灭后松开按键叩关机。

　　六、注意事项

　　1、验电器使用时必须先牢固接地，使用完后验电器必须先离开高压电源后，再解除接地线，

　　2 、使用验电器必须按照安规操作使用。

　　3 、验电器应放于通风、干燥、阴凉处保存，注意防潮防腐。

　　七、维护与维修

　　l 、本产品免费保修一年，终身维修。

　　2 、本产品因人为损坏和自然水火灾害造成的损坏不在保修范围内。
