一、产品介绍

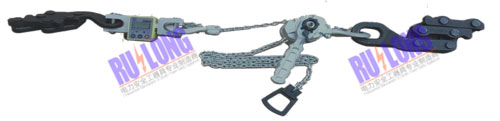

产品名称：弹性吊索安装仪

数显式弹性吊索安装仪，采用数显式张力检测装置，直接读取数据，精度高，操作简单；整体链式结构，紧线装置配以手扳葫芦，调节速度快，重量轻省时省力，适用接触网弹性吊弦线夹安装，能有效提高工作效率。

二、产品参数

名称	规格	量程
弹吊卡线器	16-702	-
承力索卡线器	2T	-
张力显示仪	-	5000N

三、产品使用方法

1. 首先将两侧卡线器分别卡在承力索和弹性吊索上，同时打开张力显示仪。

2. 检查弹性吊索卡线器、张力显示仪、手扳葫芦、承安葫芦力索卡线器是否安装齐全，确认手扳葫芦链条是否没有扭面，销钉是否锁紧，是否牢固安装。

3. 然后用手扳葫芦快速紧固弹性吊索，使张力仪表显示的张力值接近设定要求。

4. 弹性吊索张力接近设定值时，调节微调装置（微调范围为正负300N），使张力值达到设定值，再将弹性吊索线夹按设计要求紧固好。

5. 弹吊线夹安装完后，将手扳葫芦棘轮的卡块打向反侧位置，旋动葫芦把手将链条松开到合适长度，摘下弹性吊索安装仪，再进行下一个弹性吊索安装。

四、张力显示仪产品说明

（一）产品特色

1、测量精准度达到最大容量的0.1%。

2、所有功能和单位清楚地显示在带白色背光的LCD上。

3、两个可编程的设置点，方便用户设置安全警告界限。

4、低功耗设计包装1节标准2800mAh的18650锂电池可连续使用50小时以上。

（二）主要技术指标

参照标准	JB/T5669
显示	20mm 5位LCD
开机置零范围	20%最大量程
手动置零范围	4%最大量程
超载显示	100%最大量程+9e
最大安全载荷	125%最大量程
极限载荷	400%最大量程
电池寿命	≥80hours
工作温度	-10℃±40℃
工作湿度	≤85%RHunder  20℃

（三）注意事项：

如果操作失误，可能会损坏吊索安装仪或导致严重的事故。请在使用前仔细阅读此说明书。

1、此吊索安装仪设计时，已考虑其安全系数，但切记在使用时勿超过其最大量程（Cap.）最大量程已标示于吊索安装仪面贴明显处。若超载使用而曹正的任何损害，本公司将无法负责。

2、当吊索安装仪用做吊装测试时，不要站在吊索安装仪的正下方。保持一定距离。不要在强风或强烈震动环境下测试，否则会影响精确度数。

3、不要再温度剧烈变化的环境中使用吊索安装仪，否则会影响精度。

4、请定期每三个月检查吊索安装仪及其他零件（开口销，螺丝）是否有松动、变形、龟裂等现象，如有发现任何异样，请立刻停止使用并送回经销处，维修更换零件，以确保安全。

5、若长时间不使用吊索安装仪时，为确保吊索安装仪本体之寿命，请定期更换电池，并且于使用前检查电池。

6、请不要自行拆卸和维修吊索安装仪，遇吊索安装仪有问题时，请及时与本公司联系。

7、当显示屏幕闪烁时，标示吊索安装仪电池需更换，当屏幕闪烁后，未及时更换电池，则吊索安装仪将工作大约半小时后自动切断电源。

8、当被检测吊索拉力超过吊索安装仪最大量程时，字幕闪烁显示“OL”，直至被测试量恢复正常，为保证吊索安装仪的使用安全，严禁超载作业。
